パーツフォーマー導入済みの皆様へ
『先ずは、オーバホールか改造依頼をご用命下さい。』
⇒じっくりと「匠の技」をご確認下さい。
- 加工製品の仕上り精度が違います。
- 金型の寿命が延びます。
- 慣らし運転が不要です。
まだ、パーツフォーマを導入されていない皆様へ
1.『先ずは、ご相談ください。』
⇒最適なシリーズをご提案します。
- 無人運転が可能となります。(材料の自動供給)
- 生産能力が切削機械よりも大幅に向上します。
- 加工製品の仕上り精度が良く、均一です。
- 冷間圧造加工なので、加工製品の表面仕上りがきれいです。
- 冷間圧造加工なので、加工製品の表面が加工硬化します。
- 切削屑が出ません。
- 後工程の自動化が容易です
2.『貴社は、下記の業種ではありませんか?』
- ファスナーメーカ
- ボルト、ナットメーカ
- 精密機械部品メーカ
- 異型ピン等の小物パーツメーカ
- 医療器械部品業界
- 自動車部品業界
- 電子部品業界
- 建築部品業界
- 航空機部品業界
- ロボット部品業界
- 工作機械部品業界
標準仕様一覧
540 | 540H | 450 | 450H | ||
成形工程数 | 5 段 | 5 段 | 4 段 | 4 段 | |
最大製品直径 | [mm] | 6 | 6 | 7 | 7 |
最大製品長さ | [mm] | 35 | 11 | 35 | 11 |
線材径 | [mm] | 1~4 | 1~4 | 1~5 | 1~5 |
切断長さ | [mm] | 40 | 10 | 40 | 10 |
K O 量(正味) | [mm] | 35 | 13 | 35 | 13 |
PKO量(正味) | [mm] | 10 | 10 | 10 | 10 |
生産量 | (個 / 分) | 60~100 | 180 MAX. | 60~100 | 180 MAX. |
モータ出力 | [ kW ] | 3.7 | 3.7 | 3.7 | 3.7 |
機械質量 | [ kg ] | 約 1,500 | 約 1,400 | 約 1,500 | 約 1,400 |
外形寸法:W | [mm] | 約 2,000 | 約 2,000 | 約 2,000 | 約 2,000 |
外形寸法:D | [mm] | 約 1,000 | 約 1,000 | 約 1,000 | 約 1,000 |
外形寸法:H | [mm] | 約 1,400 | 約 1,400 | 約 1,400 | 約 1,400 |
特 徴
■ 機械的性能
- 加工材料:S50Cまでの炭素鋼、ステンレス材等 (特殊材料等については、ご相談下さい。)
- 高精度 :±0.01 mm
- 高耐久性
- シンプルな構成なので取り扱いが容易です。
- 安全装置が設置されています。

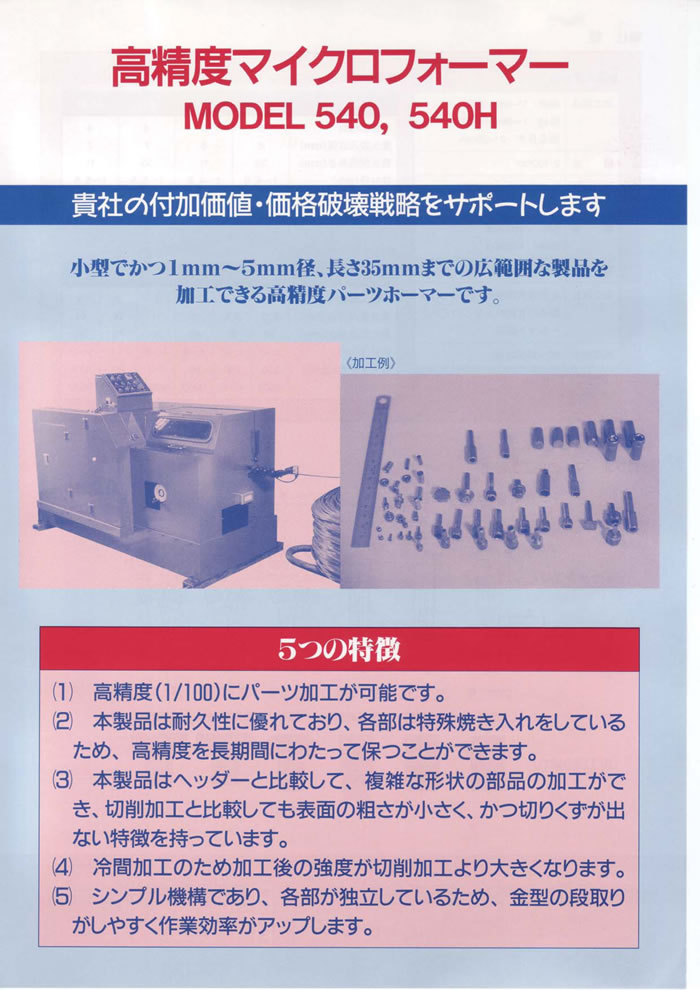

■ マイクロフォーマ
- 小型ながら、φ1~φ5mm、長さ 35mm までの広範囲な加工が可能です。
- 高速タイプも対応致します。
■ 特殊仕様については、ご相談に応じます。

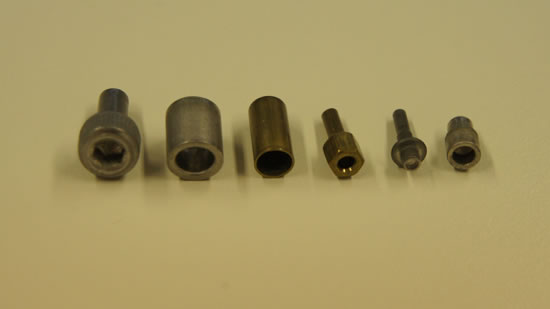

パーツフォーマーによる製品例
- 自動車用パーツ:エンジン、ブレーキ、ドア、伝導関連の締結用部品及びピン類
- 自転車用パーツ:ブレーキ、ペダル、伝導関連部品
- 航空機、船舶用パーツ:ボルト、ナット、エンジン周り部品等
- 精密機器用パーツ:カメラ、時計、コンピュータ等のネジおよび機構部品
- 家電用パーツ:テレビ、ラジオ等のネジ、ナットおよび機械部品
- 日用品:ライター、ボールペン等の金属小物部品
- 建築用パーツ:建設機械、建築用等のボルト、ナットおよび機械部品
- その他:産業機械、農業機械等のボルト、ナット、リンクピンおよび機械部品
